冷却系统工作原理图解(冷却系统图解)

#汽车发动机#汽车发动机在运转时产生大量的热量,必须持续冷却以避免发动机损坏。

通常,这是通过循环冷却液(通常是水)和防冻液通过特殊的冷却通道来实现的。有些发动机是由流过翅片气缸套的空气冷却的。

冷却系统工作原理图解(冷却系统图解)

水冷冷却系统

#汽车冷却系统#水冷发动机缸体和气缸盖之间有相互连接的冷却液通道。在气缸盖的顶部,所有通道汇聚到一个出口。

泵由曲轴上的皮带轮和皮带驱动,将热的冷却液从发动机输送到散热器,散热器是热交换器的一种形式。

不需要的热量从散热器进入气流,冷却后的液体返回缸体底部的入口,再次流回通道。

通常情况下,泵通过发动机向上输送冷却液,通过散热器向下输送冷却液,利用热水膨胀、变轻和加热时高于冷水的事实。它的自然趋势是向上流动,泵辅助循环。

散热器通过橡胶软管与发动机相连,顶部和底部水箱由一个芯和一排细管连接。

这些管子穿过一堆薄金属片翅片上的孔,这样核心就有一个非常大的表面积,可以迅速地将热量损失给通过它的较冷空气。

在老式汽车上,管子是垂直的,但是现代的,低前脸的汽车有横流散热器,管子从一边到另一边。

在正常工作温度下的发动机中,冷却液仅略低于正常沸点。

通过增加系统中的压力来避免沸腾的风险,从而提高沸点。

额外的压力受到散热器盖的限制,散热器盖上有一个压力阀。压力过高会打开阀门,冷却液通过溢流管流出。

在这种类型的冷却系统中,如果发动机运行非常热,冷却液会持续轻微损失。这个系统需要不时加满油。

后来的汽车有一个密封系统,在这个系统中,任何溢出的液体都进入膨胀箱,当剩余的液体冷却后,从膨胀箱中被吸回发动机。

风扇的作用

#汽车风扇#散热器需要恒定的气流通过它的核心来充分冷却。当汽车行驶时,这种情况无论如何都会发生;但当汽车静止时,风扇被用来帮助气流。

风扇可以由发动机驱动,但除非发动机工作很努力,否则在汽车行驶时风扇并不总是需要的,因此驱动风扇所用的能量会浪费燃料。

为了克服这一点,有些汽车有一个粘性联轴器一个由温度敏感阀工作的液体离合器,该阀将风扇断开,直到冷却液温度达到设定值。

其他汽车有一个电风扇,也可以通过温度传感器打开和关闭。

为了让发动机快速预热,散热器被一个恒温器关闭,恒温器通常位于泵的上方。恒温器有一个由充满蜡的腔室工作的阀门。

当发动机升温时,蜡熔化、膨胀并推动阀门打开,使冷却液流过散热器。

当发动机停止并冷却时,气门再次关闭。

水结冰时会膨胀,如果发动机中的水结冰,它可能会使缸体或散热器爆裂。因此,防冻剂通常是乙二醇加入水中,以降低其冰点到一个安全的水平。

防冻液不应在每年夏天排出;通常可以存放两三年。

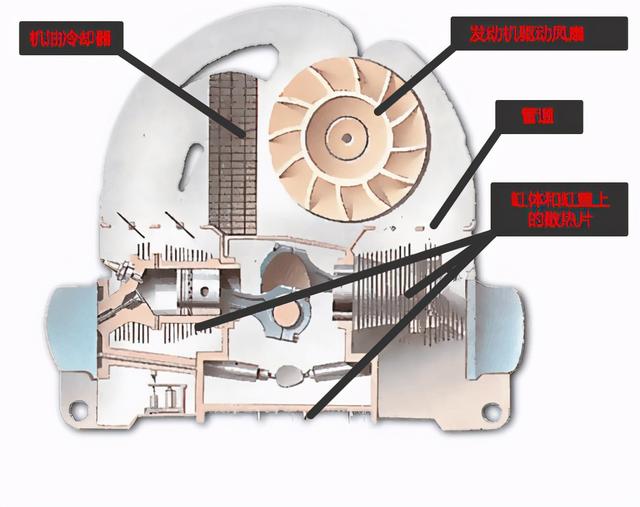

风冷发动机冷却系统

#汽车冷却系统#在风冷发动机中,缸体和气缸盖的外侧有很深的散热片。

通常,散热片周围都有一条管道,发动机驱动的风扇通过管道吹入空气,带走散热片上的热量。

温度敏感阀控制风扇推动的空气量,即使在寒冷的日子也能保持温度恒定。

冷却系统工作原理图解(冷却系统图解)冷却系统工作原理图解(冷却系统图解)

#汽车机油#冷却机油
