两块电瓶串联24伏充电器怎么充电(12伏电瓶两块串联怎么充电)

大家好!我今天分享电池组的接线方法和注意事项。

上几篇文章分享了太阳能控制器的接线方法,现在接电池组时要注意一点,就是蓄电池组在接太阳能控制器时,一定要确保电池组是充满电的状况,因为MPPT太阳能控制器是由芯片程序固定的,第一次连接时,芯片程序会默认电池容量的状况为初始状况。如果电池组电量不足,太阳能控制器也会默认这时的状况为最大值,以后发电到这个状况时,就会停止充电,采取脉冲和微电流整理充电,但其实电池组是没有充满的,即便有太阳,控制器也不会把太阳能板发的电输送给电池组。所以有很多的网友总说太阳能板发不了多少电,其实有可能是蓄电池组的初始状态没有让控制器的芯片程序识别到最大容量,所以总是没有充满就停止充电了,造成用起来一会儿就没有电了的状况。这也是太阳能控制器的主要功能,就是保护蓄电池不被过充,所以任何事情都是辩证关系,有它有利的正面,也有它不利的反面,就看我们如何正确认识并加以正确地利用。

一,两块蓄电池串联

我是用的两块12伏100安时的铅酸电池串联起来使用的,成为24伏系统,较以前48伏系统的电流增大了,所以要用很粗的好的纯铜电线串联两块电池,同样的电池组的输出端也必须是用这样的电线,否则会发热发烫甚至起火燃烧,千万注意!我是用的工业级的电缆,35平的线,买的铜鼻子用专业液压杆压制好的。

两块电瓶串联24伏充电器怎么充电(12伏电瓶两块串联怎么充电)

两块电瓶串联24伏充电器怎么充电(12伏电瓶两块串联怎么充电)

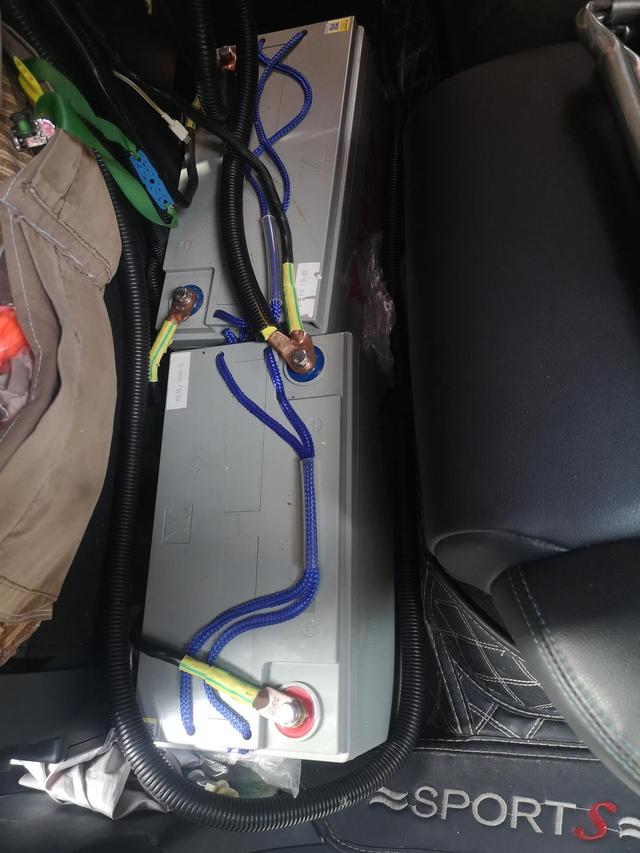

串联两块电池时,一根线的一头接第一块电池的正极,这根线的另外一头接第二块电池的负极,就完成了电池组的串联。

两块电瓶串联24伏充电器怎么充电(12伏电瓶两块串联怎么充电)

两块电瓶串联24伏充电器怎么充电(12伏电瓶两块串联怎么充电)

二,电池组接逆变器

第一块电池的负极接两根线,一根是输入的太阳能控制器的负极,另外一根就是输出到逆变器的负极。

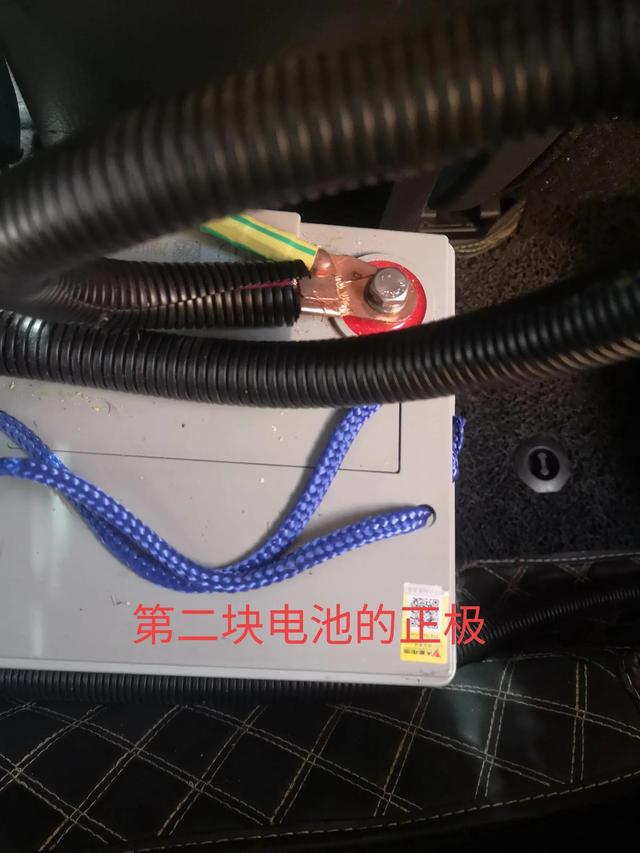

第二块电池的正极接两根线,一根是输入的太阳能控制器的正极,另外一根就是输出到逆变器的正极。

两块电瓶串联24伏充电器怎么充电(12伏电瓶两块串联怎么充电)

两块电瓶串联24伏充电器怎么充电(12伏电瓶两块串联怎么充电)

关于接线方法就分享到这里了,请大家千万注意要请专业的电工师傅接所有的线,自己不专业就不要动手接线,很容易接错,会出现短路打火而伤人,也会烧坏控制器和蓄电池,出了事情就得不偿失!千万注意!千万注意!千万注意!
