温度对电阻的影响是什么(温度对电阻的影响公式)

1、电阻器的定义及功能

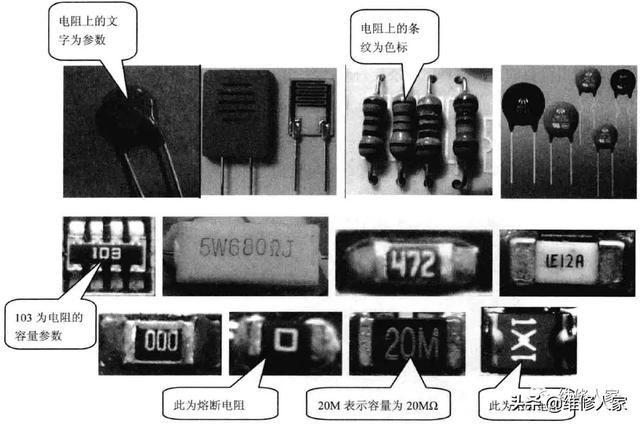

电阻器是一个限流元件,在日常生活中一般直接称为电阻。电阻器是电路元件中应用最广泛的一种,在电子设备中约占元件总数的30%。其质量的好坏对电路的工作状态起着至关重要的影响。在电路中,电阻器的主要作用是稳定和调节电路中的电流和电压,即起控制某一部分电路的电压和电流比例的作用。如该段电路的电流是固定的,则电阻器能制造固定的电压。如果该段电路的电压是固定的,电阻器也能制造固定电流。下图所示为电路中常见的电阻器。

温度对电阻的影响是什么(温度对电阻的影响公式)

2、电阻器的图形及文字符号

电阻器是电子电路中最常用的电子元件之一,一般用“R” “RF” “RN” “FS”等文 字符号来表示。在电路图中每个电子元器件还有其电路图形符号,电阻器的电路图形符号如下图所示。

温度对电阻的影响是什么(温度对电阻的影响公式)

3、电阻器的分类

电阻器种类较多分类方式不一,如果按照值是否可调可将电阻器分为固定电阻器、可变电阻器两大类。阻值固定不可跳动的电阻称为固定电阻;阻值在一定范围内连续可调的电阻称为可变电阻

按引出线的不同可将电阻器分为轴向引线电阻器和无引线电阻器。

按制造材料不同可将电阻器分为金属膜电阻器、碳膜电阻器、线绕电阻器等。

按用途不同可将电阻器分为通用电阻器、高频电阻器、精密电阻器、压敏电阻器、热敏电阻器、光压敏电阻器等。

如果按照电阻器的外形可将电阻器分为圆柱形电阻器和贴片电阻器。

下面介绍电路中几种常见的电阻器。

(1)金属膜电阻器

金属膜电阻器是在真空中加热合金至蒸发,使瓷棒表面沉积出一层导电金属膜而制成 的。通过刻槽或改变金属膜厚度,可以调控产品阻值。这种电阻体积小、噪声低,稳定性良好,但成本略高,如下图所示。

温度对电阻的影响是什么(温度对电阻的影响公式)

(2)碳膜电阻器

碳膜电阻器是通过气态碳氢化合物在高温和真空中分解,碳微粒形成一层结晶膜沉积在瓷棒上制成的。利用刻槽的方法或改变碳膜的厚度,可以得到不同的阻值的碳膜电阻。碳膜电阻,电压稳定性好,造价低,因此普遍实用于各种电路中。下图所示为常见碳膜电阻器。

温度对电阻的影响是什么(温度对电阻的影响公式)

(3)热敏电阻器

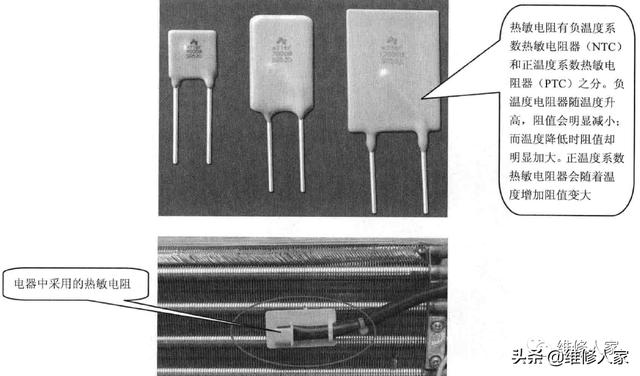

热敏电阻器大多是由单晶半导体材料或多晶半导体材料制成的,它的阻值会随着温度的变化而变化。

温度对电阻的影响是什么(温度对电阻的影响公式)

(4) 光敏电阻器

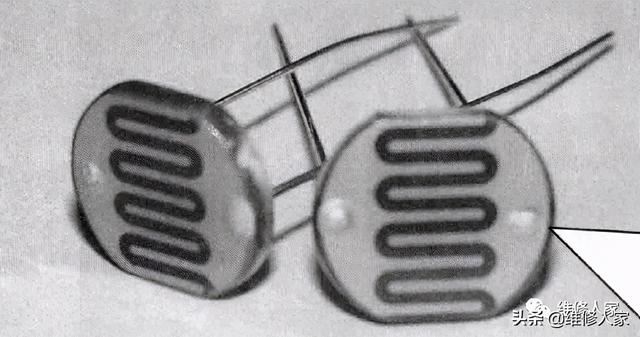

光敏电阻器是一种对光敏感的元件,又称光导管。光敏电阻器外形结构如下图所示。

温度对电阻的影响是什么(温度对电阻的影响公式)

光敏电阻的制作材料常为硫化镉,另外还有硫化铝、硒、硫化铅和硫化紹等材 料。这些制作材料具有在特定波长的光照射下,其阻值迅速减小的特性。而当光照减弱时阻值会显著增大。这是由于光照产生的载流子都参与导电,在外加电场的作用下作漂移运动,电子奔向电源的正极,空穴奔向电源的负极,从而使光敏电阻器的阻值迅速下降。

(5) 湿敏电阻器

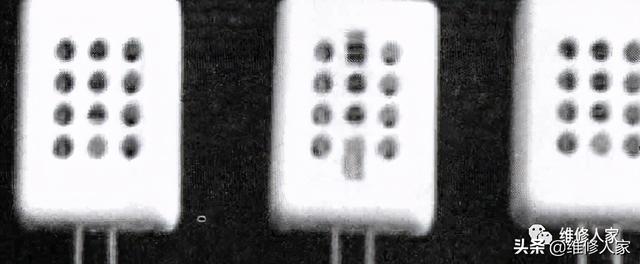

湿敏电阻器是一种对环境湿度敏感的元件,它的电阻值能随着环境的相对湿度变化而变化。一般由基体、电极和感湿层等组成,有的还配有防尘外壳,如下图所示。

温度对电阻的影响是什么(温度对电阻的影响公式)温度对电阻的影响是什么(温度对电阻的影响公式)

湿敏电阻广泛应用于电视机、空调器、录音机、洗衣机、微波炉等家用电器及工业、农业等方面作湿度检测和湿度控制用。根据感湿层的材料和配方不同湿敏电阻可分为正电阻湿度特性和负电阻湿度特性。正的电阻湿度特性即湿度增大时,电阻值也增大。负的电阻湿度特性即湿度增大时,电阻值减小。常用的有硅湿敏电阻、陶瓷湿敏电阻和氯化锂湿敏电阻器等。

(6) 熔断电阻

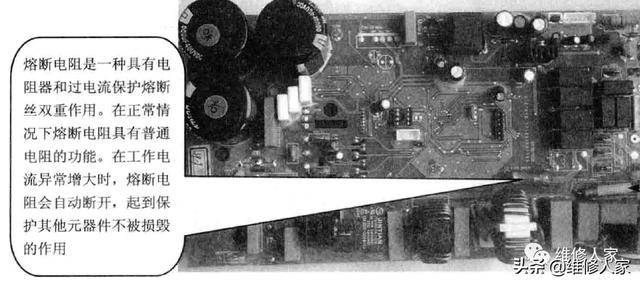

熔断电阻又称保险电阻,常见的有贴片熔断电阻和圆柱形熔断电阻,如下图所示。

温度对电阻的影响是什么(温度对电阻的影响公式)

(7) 排电阻器

排电阻器(简称排阻)是一种将按一定规律排列的分立电阻器,集成在一起的组合型电阻器,也称集成电阻器或电阻器网络。适用于电子仪器设备及计算机电路,一般用RN表示。电路中的排电阻主要有8脚和10脚两种,其中8脚用得较多。在电路中,一般使用标注为“220”、“330”、“472”等的排电阻,其外形如下图所示。

温度对电阻的影响是什么(温度对电阻的影响公式)

(8) 贴片电阻

贴片电阻,是金属玻璃釉电阻器中的一种。是将金属粉和玻璃釉粉混合,采用丝网印刷法印在基板上制成的电阻器。贴片电阻耐潮湿,耐高温,耐温度系数小。贴片元件具有体积小、重量轻、安装密度高,抗震性强.抗干扰能力强,高频特性好等优 点,广泛应用于计算机、手机、电子辞典、医疗电子产品、摄录机、电子电度表及VCD机等。

温度对电阻的影响是什么(温度对电阻的影响公式)

(9)压敏电阻器

压敏电阻器是指对电压敏感的电阻器,是一种半导体器件,其制作材料主要是氧化锌

温度对电阻的影响是什么(温度对电阻的影响公式)

压敏电阻的最大特点是当加在它上面的电压低于它的阈 值UN时,流过它的 电流极小,相当于一只关死的阀门,当电压超过UN时,流过它的电流激增,相当于阀门打开。利用这一功能,可以抑制电路中经常出现的异常过电压,保护电路电压的损害。
