四轮驱动系统讲解(四轮驱动原理及讲解)

实测车型

2017年日产奇骏,VIN:LGBM4AE47H*******

支持设备

元征全系列综合诊断设备

功能描述

当更换四轮驱动控制单元、后主减速器总成或电控联轴节时,存在“P181F-01 未完成校准”故障码,需要执行“单元特性写入”功能。

四轮驱动系统讲解(四轮驱动原理及讲解)

注意事项

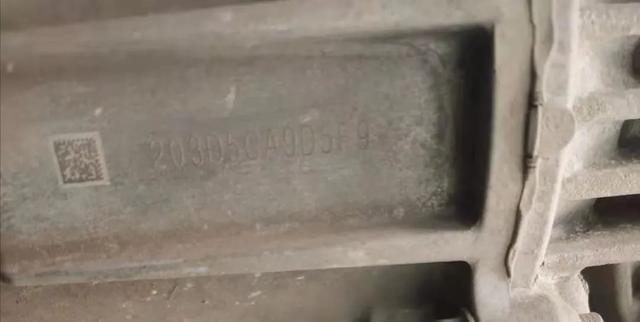

写入的12位单元特性码在汽车后桥上,如下图:

四轮驱动系统讲解(四轮驱动原理及讲解)

操作指引

1. 打开汽车点火开关,连接好元征设备,选择日产(NISSAN)车型软件,V44.75及以上版本,进入以下菜单界面,如图1:

四轮驱动系统讲解(四轮驱动原理及讲解)

图1

2. 选择【自动搜索】,确定车型,进入后显示如下主菜单界面,如图2:

四轮驱动系统讲解(四轮驱动原理及讲解)

图2

3. 确定车型后,点击【确定】按钮,进入如下功能菜单界面,如图3:

四轮驱动系统讲解(四轮驱动原理及讲解)

图3

4. 选择【系统选择】,进入如下功能菜单界面,如图4:

四轮驱动系统讲解(四轮驱动原理及讲解)

图4

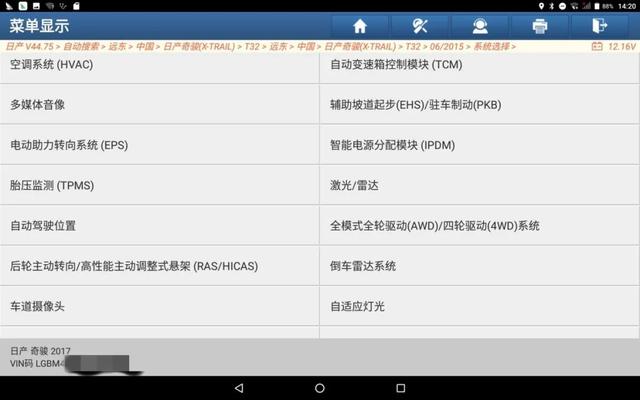

5. 选择【全模式全轮驱动(AWD)/4轮驱动(4WD)系统】,进入如下功能菜单界面,如图5:

四轮驱动系统讲解(四轮驱动原理及讲解)

图5

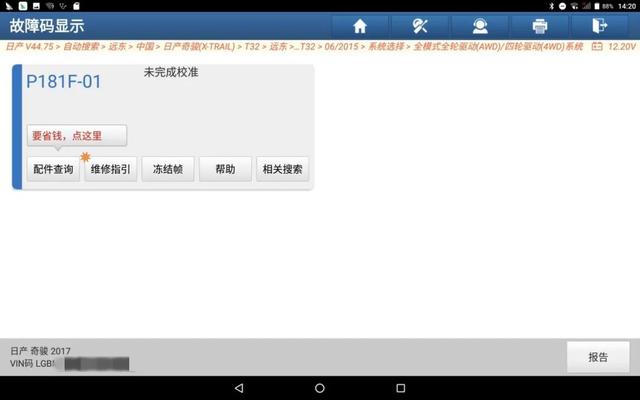

6. 选择【读故障码】,存在故障码:P181F-01 未完成校准,需要做单元特性写入功能,如图6:

四轮驱动系统讲解(四轮驱动原理及讲解)

图6

7. 退出读故障码界面,选择【特殊功能】,进入如下功能菜单界面,如图7:

四轮驱动系统讲解(四轮驱动原理及讲解)

图7

8. 选择【单元特性写入】功能,开始执行功能,如图8:

四轮驱动系统讲解(四轮驱动原理及讲解)

图8

9. 点击【设定】按钮,出现输入设定值的界面,如图9:

四轮驱动系统讲解(四轮驱动原理及讲解)

图9

10. 输入汽车后桥上12位单元特性码后,点击【开始】执行单元特性写入功能,如图10:

四轮驱动系统讲解(四轮驱动原理及讲解)

图10

11. 单元特性写入功能执行完成,点击【确定】回到特殊功能界面,如图11:

四轮驱动系统讲解(四轮驱动原理及讲解)

图11

12. 单元特性写入功能执行完成后,清除故障码,再次读故障码,如图12:

四轮驱动系统讲解(四轮驱动原理及讲解)

图12
